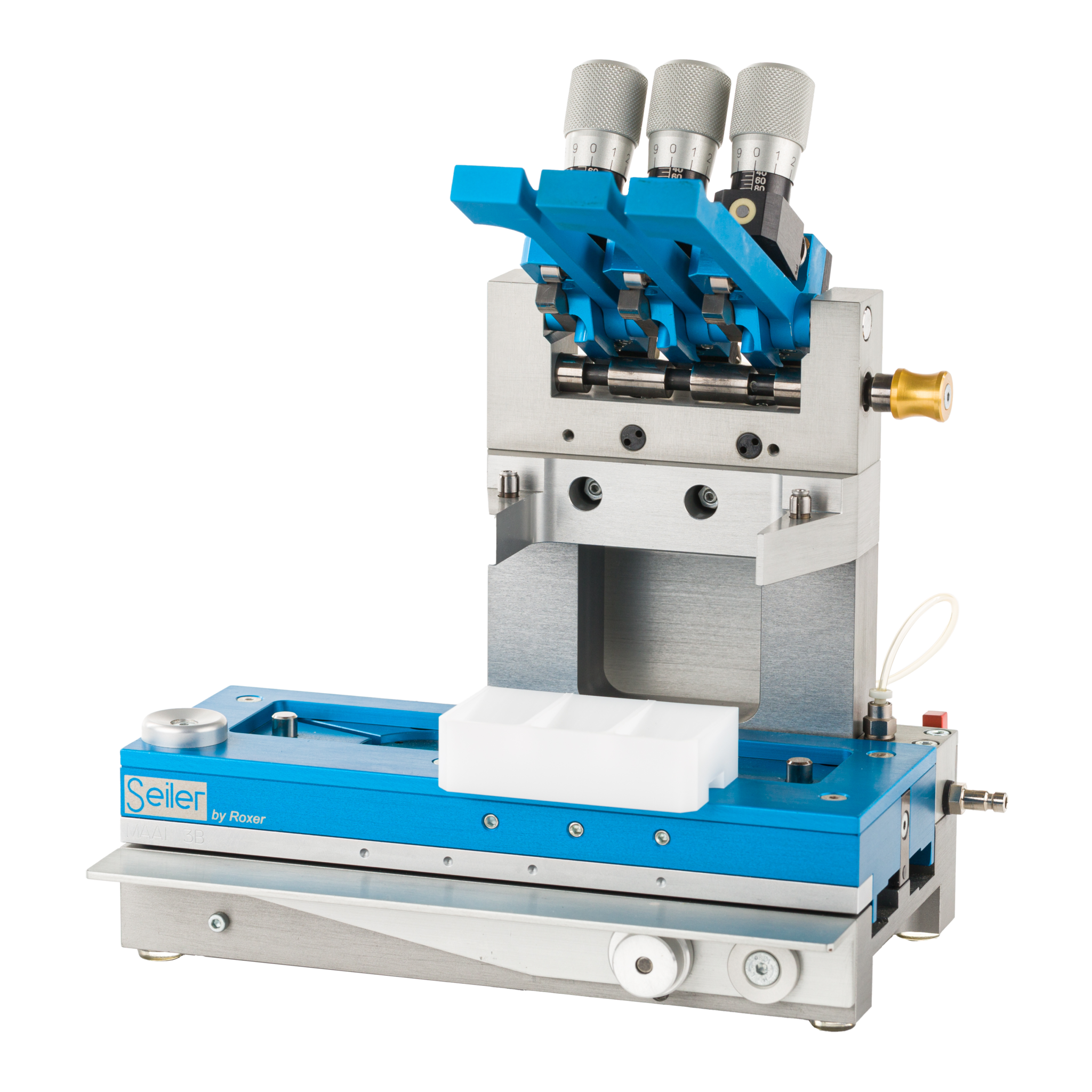

MAAI MANUELLE STANDARD

Machine de pose aiguille manuelle

Enginered and made in Switzerland

Les MAAI Manuelle standard (3B, 4B, 5B, 7B) sont des machines de haute précision pour la pose des aiguilles centrales et décentrées.

Fonctions machine

  • Pose aiguilles centrées comme décentrées.
  • 4 modèles : 3, 4, 5 et 7 broches.
  • Pratique, fiable, efficace et d’un encombrement minimum.
  • Alignement parfait et précis des aiguilles sur leur index.
  • S’adapte à toutes les tailles d’aiguille.
  • Ajustement rapide de la hauteur de chasse des aiguilles.
  • Changement rapide de calibre grâce au dispositif barre outil.
  • Option : (avec DCF Pad)
    • Datomat
    • Capteur de force
    • Rétro-éclairage
    • Assistance pneumatique
    • Limiteur de force type fusible

Caractèristiques techniques



Limiteur de force broche standard :
Prise aiguilles heures et minutes :
Prise aiguilles secondes*:
Prise aiguilles compteurs*:
Poids :
Dimensions (l/p/h) :

MAAI 3B2

1 à 6 Kg
Mécanique
Mécanique
Vacuum
2.7 Kg
175 x 109 x 197

MAAI 4B2

1 à 6 Kg
Mécanique
Mécanique
Vacuum
3.2 Kg
195 x 109 x 197

MAAI 5B

1 à 6 Kg
Mécanique
Mécanique
Vacuum
3.6 kg
215 x 109 x 197

MAAI 7B2

1 à 6 Kg
Mécanique
Mécanique
Vacuum
4.5kg
255 x 109 x 197

*Outillages : voir fiche outillages MAAI
*Prise aiguilles secondes vacuum sur demande
*Prise aiguilles compteurs mécanique sur demande

options disponibles

Rétroéclairage

Permet une meilleure visibilité lors de la prise et la pose des aiguilles

Assistance pneumatique

L’assistance pneumatique permet d’aider l’opérateur à chasser les aiguilles à force élevé sans que l’opérateur ne doivent mettre de force sur le levier.

Limiteur de force type fusible

Le limiteur fusible est un limiteur de force réglable de 5N à 80N qui permet de régler la force maximale lors du chassage de l’aiguille.
