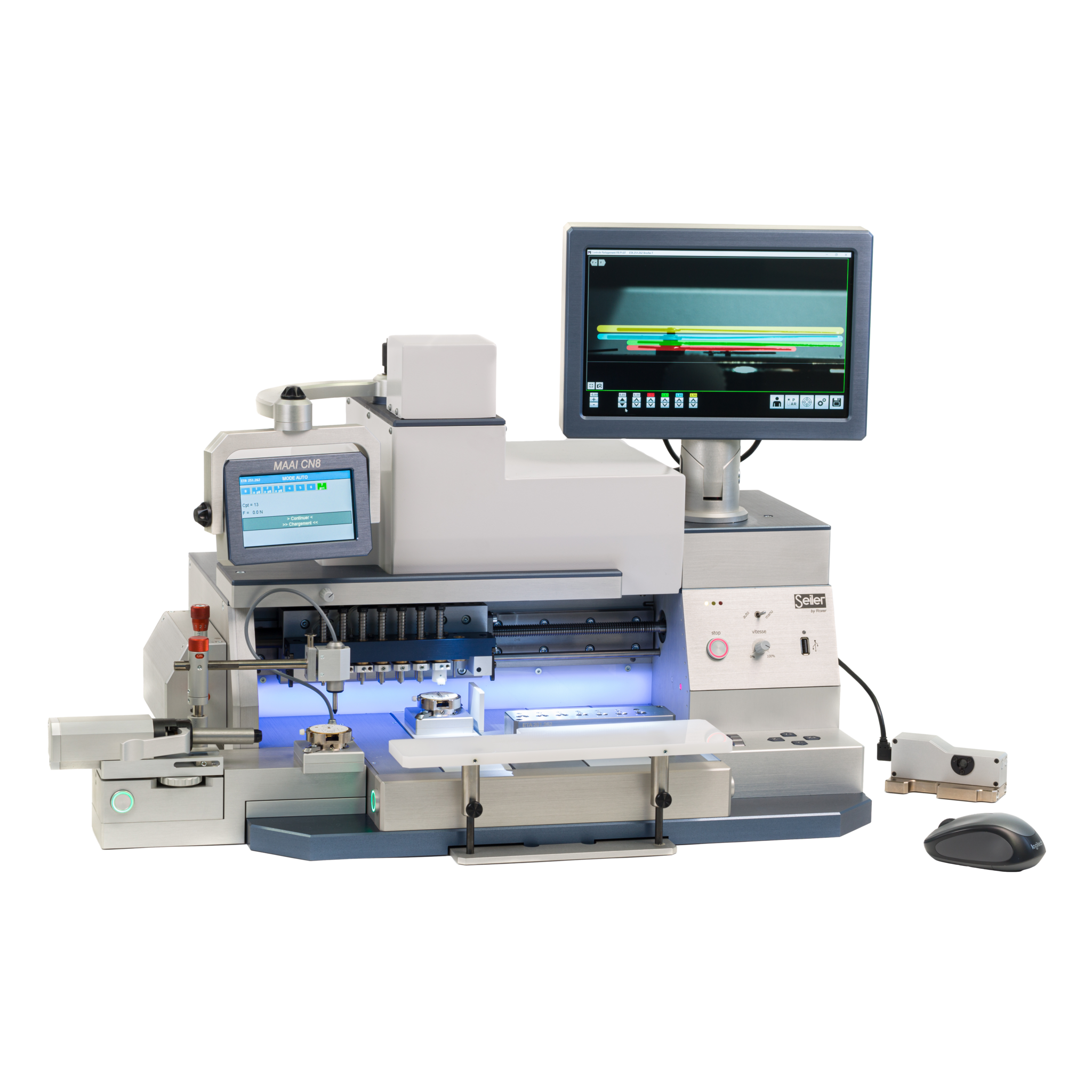

MAAI CN8

Machine de pose aiguille semi-automatique

Enginered and made in Switzerland

L’équipement MAAI CN8 permet de positionner le rouage des mouvements à quantième à minuit puis de poser jusqu’à 8 aiguilles sur ce mouvement.



Plusieurs options sont disponibles : Verrouillage rapide, Datomat, Datomat déporté et Vision (contrôle de partagement).

Fonctions machine

  • Machine d’établi compacte.
  • Intuitive, ultra précise et rapide.
  • Chassage de 1 à 8 aiguilles centrés et/ou décentrées.
  • Chargement en temps masqué.
  • Système réglage saut de date (Datomat)
  • Saut de date en temps masqué
  • Axe porte mouvement et barre outil indépendants.
  • Prise aiguilles mécanique ou par vacuum.
  • Prise aiguilles indépendantes ou simultanées.
  • Correction aisée de la hauteur de chassage.
  • Système d’assistance au rechassage.
  • Double start et barrière immatérielle de sécurité.
  • Zone de travail avec rétro-éclairage réglable.
  • Interface avec écran tactile sur bras articulé.
  • Potentiomètre de réglage de la vitesse des axes, 1 à 100%.
  • Pad de contrôle des axes
  • Mode manuel pour le réglage de la machine.

Fonctions logiciel

  • 2 modes de programmation : par ligne de code ou par apprentissage.
  • Limite min/max de la force de chassage programmable pour chaque aiguille.
  • Mémorisation des données de chassage.
  • Exportation des données de chassage

options disponibles

Verrouillage rapide

  • Permet le verrouillage du porte mouvement sans outil (1/4 de tours).

Datomat pour saut de date

  • Précision absolue, obtenu grâce au codeur moteur.
  • Réglage position moteur aisée et rattrapage mal-rond tige.
  • Fonction d’assistance au réglage « Teach In ».
  • Sensibilité, vitesse et sens de rotation réglable (40 à 280tr/min).

Datomat déporté

  • Permet le saut de date en temps masqué.

Vision

Dispositif d’aide au réglage et de contrôle partagement

  • Caméra haute résolution pour contrôle partagement sur axe Y.
  • Caméra additionnelle pour aide au réglage sur axe X.
  • Ecran couleur tactile full HD 10.1’’ 1’920 x 1’080.
  • Affichage de calques de contrôle configurables.
  • Eclairage indirect pour faire ressortir le profil des aiguilles.

éléments de base et configuration

Standard :

  • MAAI CN8

Options / Accessoires :

  • Datomat pour saut de date
  • Datomat déporté
  • Verrouillage rapide
  • Vision
  • Outil de réglage
  • Contrat de maintenance

Caractèristiques techniques

Tension d’alimentation :
Puissance :
Force de chassage :
Résolution axes X, Y et Z :
Transfert programmes et données :
Durée changement complet outillage :
Poids :
Dimensions (l/p/h) :

110-230 V / 50-60 Hz
500 W
0.1 à 200 N
±0.001 mm
USB 2.0
moins d’une minute
26 Kg
505 x 395 x 380 mm

téléchargez la fiche technique
